Transmissão e Recepção de Sinais de Radiofrequência

O Que É Radiofrequência?

O sistema de transmissão e recepção de sinais de radiofrequência (RF) é um processo fundamental em diversas tecnologias modernas, como comunicação sem fio, rádio, TV, satélites e até mesmo sistemas de radar. Esse sistema envolve a conversão de sinais de informações em ondas eletromagnéticas (radiação de RF), sua propagação e, por fim, a recepção e decodificação das ondas para obter a informação original. Abaixo, explico o funcionamento desse sistema em detalhes.

1. Transmissão do Sinal

O processo de transmissão de sinais de RF envolve algumas etapas principais:

a. Geração do Sinal de Informação

• O primeiro passo no processo de transmissão é gerar o sinal de informação (som, imagem, dados digitais, etc.), que é o conteúdo a ser enviado.

• Esse sinal pode ser em forma de áudio, vídeo, dados digitais ou outros tipos de informação.

b. Modulação

• O sinal de informação é modulado em uma onda de radiofrequência. A modulação é o processo de alterar as propriedades de uma onda portadora (normalmente uma onda senoidal) para representar o sinal de informação. Existem diferentes tipos de modulação, como:

  • Amplitude Modulation (AM): Modifica a amplitude da onda portadora.

  • Frequency Modulation (FM): Modifica a frequência da onda portadora.

  • Phase Modulation (PM): Modifica a fase da onda portadora.

  • Modulação Digital (como QAM, PSK, etc.): Usa variações na fase, amplitude ou frequência para representar dados binários.

c. Amplificação do Sinal

• Depois de modulado, o sinal de RF é amplificado por um amplificador de potência, o que aumenta sua intensidade para que possa ser transmitido a uma distância maior.

d. Antena Transmissora

• O sinal amplificado é então enviado para a antena transmissora, que converte o sinal elétrico em ondas eletromagnéticas.

• A antena é projetada para emitir ondas de RF em uma faixa de frequência específica, dependendo do tipo de comunicação (como rádio AM, FM, comunicação por celular, etc.).

• A direção da antena (se direcional ou onidirecional) e seu ganho (capacidade de concentrar a energia) influenciam a eficiência e a cobertura do sinal.

e. Propagação do Sinal

• As ondas de RF se propagam pelo espaço, podendo passar através de diferentes meios, como o ar (em comunicações sem fio), o vácuo (comunicação via satélite), ou até mesmo cabos (como no caso de comunicação via cabo coaxial ou fibra ótica).

2. Recepção do Sinal

A recepção do sinal é o processo reverso, em que as ondas de RF são captadas e convertidas de volta em sinais de informação. Esse processo envolve os seguintes componentes:

a. Antena Receptora

• A antena receptora captura as ondas de RF que estão propagando-se pelo ambiente. Dependendo do tipo de antena e da sua direção, ela pode captar o sinal transmitido por diferentes fontes.

• A antena converte as ondas eletromagnéticas de RF de volta em um sinal elétrico.

b. Filtro e Sintonizador

• O sinal captado pela antena é geralmente composto por várias frequências. O filtro é usado para isolar a frequência desejada do sinal de RF, enquanto o sintonizador ajuda a selecionar e amplificar a frequência específica da portadora que transporta o sinal de informação.

c. Demodulação

• O sinal de RF filtrado é então passado para o demodulador, que realiza o processo inverso da modulação. Ou seja, ele extrai o sinal de informação original (seja áudio, vídeo ou dados) da onda portadora.

• O tipo de demodulação utilizado depende do tipo de modulação aplicada no transmissor (AM, FM, modulação digital, etc.).

d. Amplificação do Sinal Recebido

• O sinal demodulado é geralmente fraco após a recepção, então ele é amplificado por um amplificador de sinal para aumentar a sua intensidade a níveis adequados para ser processado ou apresentado ao usuário.

e. Processamento e Conversão do Sinal

• O sinal amplificado é processado e convertido, conforme necessário. Em sistemas de áudio, o sinal pode ser enviado para um alto-falante. Em sistemas de vídeo, ele pode ser enviado para uma tela. Em sistemas digitais, o sinal pode ser convertido de volta para dados binários e processado por um computador.

3. Considerações Importantes

a. Interferência

• Durante a transmissão e recepção, pode haver interferência de outras fontes de RF. Isso pode afetar a qualidade do sinal e dificultar a recepção clara da informação.

b. Atuação das Ondas de RF

• As ondas de RF podem se propagar de várias maneiras: através de linha de visão direta (como em comunicação via satélite), reflexão em superfícies (como no caso de rádio AM), ou difração (quando a onda contorna obstáculos). A maneira como as ondas se comportam pode influenciar a qualidade do sinal recebido.

c. Frequência e Faixa de Operação

• Cada tipo de comunicação utiliza uma faixa específica de frequências, conhecida como banda de frequências. A escolha da faixa depende das características do sistema de comunicação, como alcance, capacidade e qualidade do sinal.

Em resumo, o sistema de transmissão e recepção de sinais de radiofrequência envolve um ciclo de modulação, transmissão, propagação, recepção e demodulação. O sucesso desse processo depende da eficiência dos componentes envolvidos (transmissores, antenas, receptores) e das condições do meio de propagação.

O Que são as microondas ?

O sistema de transmissão e recepção de sinais de microondas segue um processo semelhante ao de outros sistemas de transmissão de ondas eletromagnéticas, mas com características específicas devido à faixa de frequência das microondas, que geralmente varia de 1 GHz a 300 GHz. As microondas têm aplicações em diversos campos, incluindo telecomunicações, radar, satélites, e até em fornos de microondas. Vamos detalhar como funciona o sistema de transmissão e recepção de sinais de microondas.

1. Transmissão de Sinais de Microondas

O processo de transmissão de sinais de microondas envolve algumas etapas específicas, devido às propriedades dessas ondas.

a. Geração do Sinal de Informação

• Como em outros sistemas de comunicação, o primeiro passo é gerar o sinal de informação, que pode ser áudio, vídeo, dados digitais, etc.

• Este sinal pode ser analógico ou digital, dependendo do sistema de comunicação.

b. Modulação

• O sinal de informação é modulado em uma onda de microondas. A modulação é o processo de alteração de uma onda portadora de microondas (uma onda eletromagnética em uma faixa de alta frequência) para transmitir o sinal de informação.

• Existem diversos tipos de modulação usados em microondas, como:

  • Modulação em Amplitude (AM): Modifica a amplitude da onda portadora.

  • Modulação em Frequência (FM): Modifica a frequência da onda portadora.

  • Modulação em Fase (PM): Modifica a fase da onda portadora.

  • Modulação Digital (como QAM, PSK): Pode envolver mudanças na fase, frequência ou amplitude, permitindo transmitir dados binários de maneira eficiente.

c. Amplificação do Sinal

• Depois de modulado, o sinal é amplificado por um amplificador de microondas, geralmente um dispositivo baseado em tecnologia como amplificadores de estado sólido (SSPA) ou tubos de microondas (TWT - Traveling Wave Tube).

• A amplificação é necessária para garantir que o sinal seja forte o suficiente para ser transmitido a uma distância considerável sem perda significativa de qualidade.

d. Antena Transmissora

• O sinal amplificado é direcionado a uma antena transmissora. Em microondas, as antenas usadas são muito direcionalmente focadas, ou seja, elas emitem ondas em uma direção específica para aumentar o alcance e a eficiência.

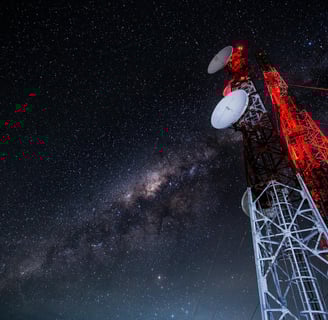

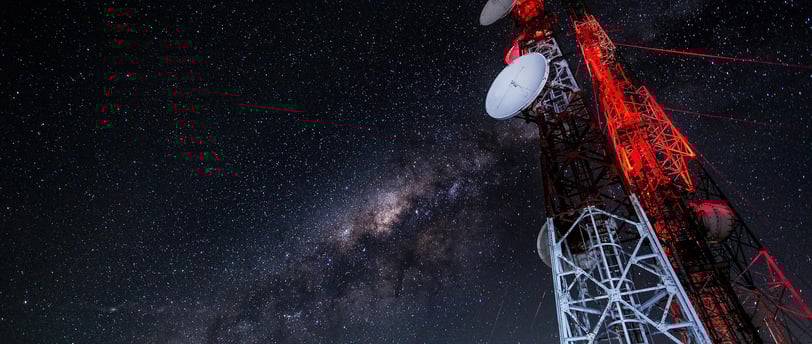

• A antena parabólica é um dos tipos mais comuns de antena utilizada para transmitir microondas, pois ela pode concentrar a energia em um feixe estreito, permitindo longas distâncias de propagação.

• A frequência usada no sistema de microondas define a forma e o tamanho da antena, com antenas de maior diâmetro sendo usadas para frequências mais baixas (como 1-10 GHz) e antenas menores para frequências mais altas (acima de 10 GHz).

e. Propagação do Sinal

• As microondas se propagam através do ar (para comunicação terrestre) ou pelo vácuo (para comunicação via satélite).

• As microondas podem ser direcionadas diretamente de uma antena para outra, ou podem ser refletidas por satélites (para sistemas de comunicação via satélite), e também podem se espalhar ao longo de linhas de transmissão (como em sistemas de micro-ondas terrestres).

f. Limitações da Propagação

• As microondas, como todas as ondas eletromagnéticas, sofrem atenuação à medida que se propagam. Em frequências muito altas, o sinal pode ser mais suscetível a atenuação atmosférica (como a absorção por água ou oxigênio) e interferências.

• A linha de visão entre as antenas transmissora e receptora deve ser mantida para garantir a eficiência na transmissão, o que é um desafio em áreas urbanas ou em ambientes com muitos obstáculos.

2. Recepção de Sinais de Microondas

A recepção de sinais de microondas segue um processo que é essencialmente o inverso da transmissão, com algumas etapas adicionais de processamento do sinal.

a. Antena Receptora

• A antena receptora captura as ondas de microondas transmitidas pela antena transmissora. A recepção das microondas é muito mais eficiente quando as antenas estão alinhadas diretamente na linha de visão.

• A antena receptora pode ser uma antena parabólica, horn antenna (antena de corno) ou antenas setoriais, dependendo da aplicação e do tipo de sistema de micro-ondas (satélite, terrestre, etc.).

b. Conversão do Sinal Eletromagnético em Elétrico

• Assim como na transmissão, a antena converte as ondas eletromagnéticas de microondas de volta para um sinal elétrico.

• Esse sinal é fraco, então precisa ser amplificado para ser processado adequadamente.

c. Filtragem e Sintonização

• O sinal recebido pela antena é frequentemente composto por várias frequências. Um filtro é usado para isolar a frequência do sinal de microondas desejado.

• O sintonizador ajusta a frequência da portadora para garantir que o sinal correto seja capturado, evitando interferência de outras fontes de micro-ondas.

d. Demodulação

• O demodulador então extrai o sinal de informação original (seja áudio, vídeo ou dados) da onda portadora de microondas.

• Isso é feito aplicando o processo inverso da modulação (AM, FM, ou modulação digital), para recuperar o sinal de informação que foi transmitido.

e. Amplificação do Sinal

• Após a demodulação, o sinal ainda pode estar fraco, então ele é amplificado por um amplificador de microondas para garantir que seja forte o suficiente para ser processado e transmitido para o próximo estágio.

f. Conversão e Processamento do Sinal

• Finalmente, o sinal é convertido em seu formato original (por exemplo, de sinais de micro-ondas para áudio ou vídeo) e é transmitido para o dispositivo final (alto-falante, tela, ou outro receptor de dados).

3. Considerações Importantes

a. Interferência

• As microondas são suscetíveis a interferências, principalmente em ambientes urbanos, devido à presença de outros sinais de RF em frequências semelhantes.

• Em sistemas de micro-ondas terrestres, também pode haver interferências devido ao reflexo do sinal em edifícios ou outros obstáculos.

b. Atuação das Ondas de Microondas

• As microondas têm dificuldade em passar por obstáculos como edifícios ou terrenos elevados. Por isso, o sistema de micro-ondas geralmente exige linha de visão direta entre as antenas, especialmente em sistemas terrestres.

• No caso de comunicação via satélite, as microondas viajam diretamente através do espaço, com menor interferência atmosférica.

c. Potência e Distância

• A potência do sinal de microondas determina o alcance da transmissão. Quanto maior a potência, maior a distância que o sinal pode cobrir, mas também maior o risco de interferência.

Em resumo, o sistema de transmissão e recepção de sinais de microondas é um processo detalhado que envolve modulação, amplificação, propagação e demodulação. As microondas são usadas principalmente quando é necessário transmitir sinais a longas distâncias ou através de obstáculos, como no caso da comunicação via satélite ou sistemas de micro-ondas terrestres, com uma grande dependência da linha de visão e da qualidade das antenas envolvidas.
